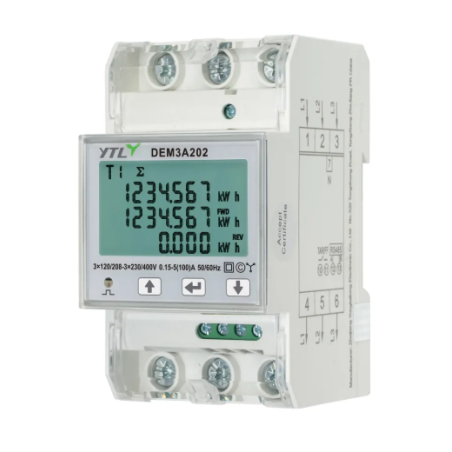

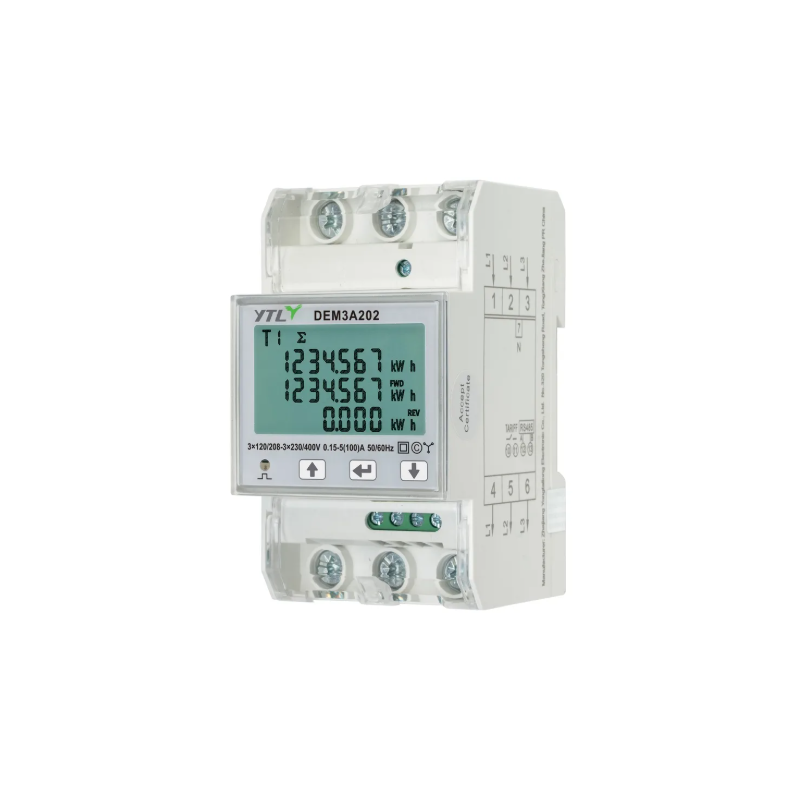

YTL DEM3A202 – Trefas elmätare 100 A med RS485 och Modbus RTU

YTL DEM3A202 är en kompakt och mångsidig trefas elmätare för direktanslutning, utvecklad för noggrann energiövervakning i moderna elanläggningar. Med mätning upp till 100 A, montage på DIN-skena och kommunikation via RS485 passar den för såväl fastighetsautomation som industriella installationer och undermätning.

Med stöd för Modbus RTU kan mätvärden läsas av från kompatibla energiövervakningssystem, PLC-system och annan utrustning som stöder protokollet. Den specificerade kommunikationsuppdateringen är högst 75 ms, vilket gör mätaren intressant även i applikationer där aktuella mätvärden är viktiga.

Flexibel energiövervakning

DEM3A202 mäter aktiv och reaktiv energi samt elektriska storheter som effekt, effektfaktor och övertoner. Flera beräkningslägen för energi ger flexibilitet vid installationer där både import och export behöver följas upp.

Den tydliga, bakgrundsbelysta LCD-displayen gör det enkelt att läsa av mätvärden lokalt. Mätaren har även pulsdiod, kontroll av inkoppling, diagnostik och konfigurerbara larm för elektriska mätvärden.

Fördelar

• Direktansluten trefas elmätare för strömmar upp till 100 A.
• RS485-kommunikation med stöd för Modbus RTU och DL/T 645-2007.
• Noggrannhetsklass 0,5 för aktiv energi.
• Stöd för både 3-ledarsystem (3P3W, delta) och 4-ledarsystem (3P4W).
• Mätning av energi, effekt, effektfaktor och övertoner.
• Stöd för framåtriktad, bakåtriktad, absolut, algebraisk och nettoenergiberäkning.
• Extern ingång för tariffväxling.
• Bakgrundsbelyst LCD-display och pulsdiod.
• Kompakt utförande med 54 mm bredd för DIN-skenemontage.
• Drifttemperatur från -40 till +70 °C.

Tekniska specifikationer

• Modell: DEM3A202
• Typ: Trefas elmätare, direktansluten
• Montage: DIN-skena
• System: 3P3W (delta) / 3P4W
• Märkspänning: 3 × 120/208 V till 3 × 230/400 V
• Tillåten spänning: 0,8–1,15 × Un
• Frekvens: 50/60 Hz
• Grundström (Ib): 5 A
• Minsta ström (Imin): 0,15 A (MID) / 0,25 A (IEC)
• Maxström (Imax): 100 A
• Egenförbrukning: ≤ 2 W / 10 VA
• Pulsutgångsindikering: 1000 imp/kWh
• Spänningsnoggrannhet: ±0,5 %
• Strömnoggrannhet: ±0,5 %
• Frekvensnoggrannhet: ±0,5 %
• Aktiv effekt, noggrannhet: ±0,5 %
• Reaktiv effekt, noggrannhet: ±1 %
• Aktiv energi: Klass 0,5
• Reaktiv energi: Klass 1
• Kommunikation: RS485, dubbelriktad
• Protokoll: Modbus RTU och DL/T 645-2007
• Kommunikationsadress: 1–247
• Baudrate: 9,6 / 19,2 / 38,4 / 57,6 / 115,2 kbps
• Paritet: Ingen / udda / jämn
• Specificerad kommunikationsuppdatering: ≤ 75 ms
• Display: Bakgrundsbelyst LCD, uppdatering 500 ms
• Övriga funktioner: Diagnostik, konfigurerbara larm, kontroll av inkoppling, firmwareuppdatering och drifttidsräknare
• Tariffhantering: Extern tariffväxling; standardkonfiguration med två tariffer
• Drifttemperatur: -40 till +70 °C
• Kapslingsklass: IP20
• Överspänningskategori: OVC III
• Skyddsklass: Klass II
• Nominell impulstålighet: 6 kV
• Bredd: 54 mm

Kommunikation och tariffstyrning

RS485-gränssnittet möjliggör anslutning till kompatibla system för energiövervakning och automation. Kontrollera alltid att systemets kommunikationsinställningar, register och protokollversioner överensstämmer med mätarens dokumentation.

Mätaren stöder extern tariffväxling. Den har däremot ingen inbyggd realtidsklocka, inget internt batteri och inget eget tidsstyrt tariffschema. Tariffväxlingen behöver därför hanteras externt.

Typiska användningsområden

• Undermätning i fastigheter och kommersiella lokaler.
• Energiövervakning inom industri och produktion.
• Mätning i elcentraler och fördelningssystem.
• Integration i kompatibla Modbus-baserade styrsystem.
• Uppföljning av energiflöden i solcells- och energilagringsanläggningar.
• Energiövervakning i laddinfrastruktur och tekniska installationer.

Installation

Mätaren har kapslingsklass IP20 och ska monteras i lämplig elcentral eller kapsling. Tillverkaren anger IP51 för inomhuskapsling och IP54 för utomhuskapsling. Installation och inkoppling ska utföras av behörigt fackkunnig personal enligt gällande regler och tillverkarens kopplingsschema.
